在建筑安裝工程中，預留預埋是確保后續機電、管線、設備等系統順利安裝的關鍵前期工序。它是指在混凝土結構澆筑前或砌體施工過程中，預先按設計圖紙要求，將管道、套管、線盒、固定件等準確埋設或預留出孔洞、槽道，以避免后期開鑿對主體結構造成破壞，保證工程質量、安全與美觀。
一、預留預埋的重要性
- 保證結構安全：避免后期隨意開槽、打洞，破壞鋼筋和混凝土的整體性，影響結構承載力。
- 提高施工效率：預先設置，減少后期復雜、費時的剔鑿修補工作，縮短工期。
- 確保安裝精度：為管線、設備提供準確的定位基準，保證系統安裝的平直度、標高和間距符合規范。
- 提升整體質量與美觀：預埋件與結構一體成型，接口平整，后期封堵嚴密，觀感質量好。
二、主要做法圖示與要點

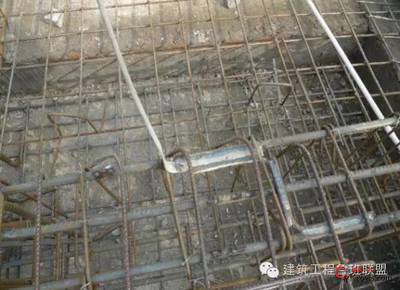

1. 電氣線管與線盒預埋
- 圖示要點：線管（PVC或JDG管）在模板上固定牢固，綁扎在鋼筋上，防止?jié)仓r移位。線盒緊貼模板，用鋸末或泡沫填滿并密封，防止混凝土灌入。多根管線并行時，間距應均勻，避免集中敷設影響混凝土澆筑密實度。
- 關鍵：線盒標高、位置（如開關插座、燈具位置）必須根據裝修完成面線精確放樣定位。
2. 給排水套管預埋
- 圖示要點：穿越樓板、墻體的管道需預埋剛性或柔性防水套管。套管長度與墻體/樓板厚度匹配，并應高出裝飾地面一定高度（如廚衛間）。套管必須與鋼筋焊接或綁扎固定，確保居中不偏移。
- 關鍵：套管直徑需比穿越管大1-2號，環形間隙用阻燃密實材料和防水油膏填塞密封，特別是衛生間、地下室等防滲漏重點部位。
3. 防雷接地引下線預埋
- 圖示要點：利用結構柱內主鋼筋（通常不少于Φ16兩根）作為引下線，需在鋼筋連接處（如綁扎搭接或焊接點）做明顯標記，并引出測試點。預埋連接板（扁鋼）應與鋼筋可靠焊接。
- 關鍵：全程保證電氣通路連續，焊接長度和質量（雙面焊6倍直徑）須符合防雷規范。
4. 空調、新風等設備預留洞
- 圖示要點：大型設備管道（如空調冷媒管、新風風管）穿墻、穿梁洞口需提前預留。通常采用預制木盒或鋼套管，固定于模板中。對于承重結構上的洞口，必須征得設計同意，并按要求加固。
- 關鍵：洞口位置、尺寸、標高需綜合各專業圖紙核對，避免與結構鋼筋、其他管線沖突。
5. 后期安裝固定件預埋
- 圖示要點：如重型燈具吊桿、支架、幕墻錨板、欄桿立柱等的預埋鋼板、螺栓或錨栓。需用經緯儀、水準儀精準定位，與主筋焊接固定，并采取防銹措施。
- 關鍵：預埋件錨固強度必須滿足后期荷載要求，澆筑前后需復核位置，防止偏差。
三、通用質量控制要點
- 深化設計先行：施工前，綜合建筑、結構、機電各專業圖紙進行“疊圖”，解決管線碰撞沖突，形成準確的預留預埋綜合圖。
- 精準放線與復核：依據基準線和水準點，將預留預埋位置精確投射到模板或鋼筋上，澆筑前后進行多級復核。
- 牢固固定：所有預埋件、套管、線盒必須與鋼筋或模板牢固綁扎、焊接或卡接，防止混凝土澆筑沖擊導致移位、傾斜或上浮。
- 成品保護：澆筑完成后，及時清理外露的線盒、套管內雜物，并做好臨時封堵，防止堵塞。對預埋螺栓等螺紋部分進行包裹保護。
- 完整資料記錄：做好隱蔽工程驗收記錄，包括預埋位置、規格、標高的檢查數據，并附影像資料，便于追溯。
###
建筑安裝工程的預留預埋是一項“隱藏”卻至關重要的精細工作，其質量直接決定后續安裝的順利與否和建筑物的長期使用功能。通過標準化、可視化的“圖說”指導施工，并嚴格執行過程控制，才能為整個安裝工程奠定堅實的基礎，最終實現建筑品質的整體提升。
